Kajian Kes: Pembuatan, Pemeriksaan & Penghantaran Injap Bola Pemasangan Trunnion Keluli Tempa API 6D 3"x2" 150LB untuk Projek Asia Tenggara

2026-06-16

Gambaran Keseluruhan Projek

Kes ini memperkenalkan satu Injap bola keluli tempa yang dipasang pada trunnion RF 3" x 2" 150LB dikeluarkan oleh SLVCN untuk projek saluran paip perindustrian Asia Tenggara.

Injap direka bentuk untuk aplikasi kawalan bendalir minyak & gas dan perindustrian, yang mana prestasi penutupan yang andal, integriti pengedap dan jangka hayat yang panjang adalah kritikal.

Dikilangkan mengikut Piawaian API 6D dan ASME B16.5, injap memastikan operasi yang stabil di bawah keadaan saluran paip tekanan dan suhu sederhana.

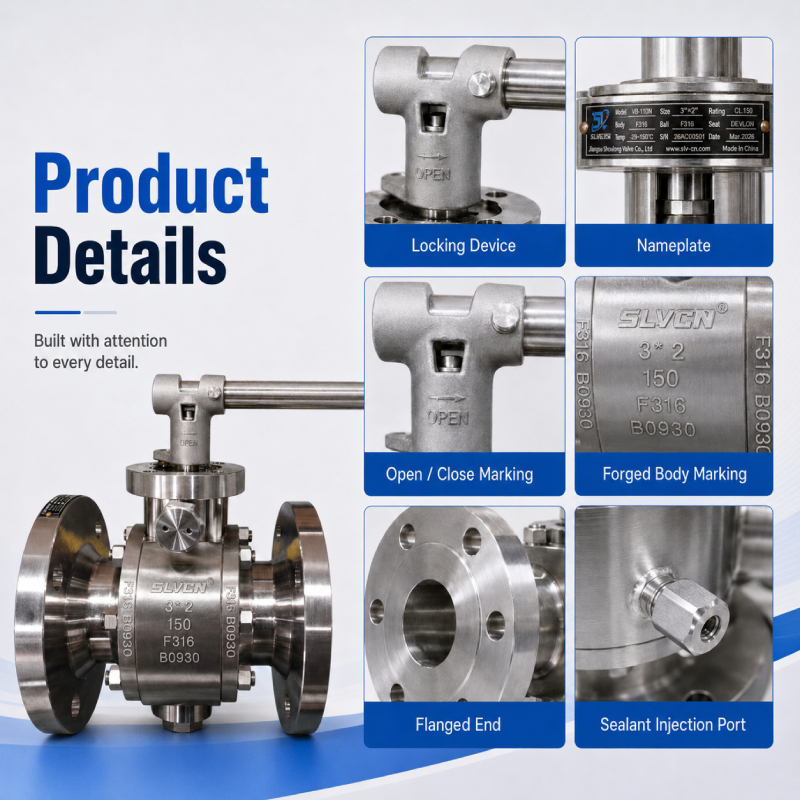

injap bola keluli tempa yang dipasang pada trunnion.jpg

Spesifikasi Teknikal

Barang	Spesifikasi
Jenis Injap	Injap Bola Dipasang Trunnion
Saiz	3" x 2"
Kelas Tekanan	RF 150LB
Bahan Badan	ASTM A182 F316
Bola	ASTM A182 F316
Batang	ASTM A182 F316
Bahan Tempat Duduk	Devlon
Meterai	Viton GLT AED
Gasket Badan	Grafit
Piawaian Reka Bentuk	API 6D
Piawai Flange	ASME B16.5
Julat Suhu	-29°C hingga 93°C
Ciri-ciri	Peranti Pengunci, Reka Bentuk Suntikan Pengedap

Pembuatan, Pemeriksaan & Jaminan Kualiti

Semua proses pembuatan dijalankan di bawah kawalan kualiti yang ketat bagi memastikan pematuhan sepenuhnya terhadap keperluan projek API 6D.

Sebelum penghantaran, setiap injap diuji 100% untuk memastikan integriti tekanan dan prestasi pengedap yang boleh dipercayai di bawah keadaan operasi sebenar.

Proses pengeluaran lengkap diringkaskan di bawah, merangkumi keseluruhan aliran kerja daripada pengesahan kejuruteraan hingga penghantaran akhir:

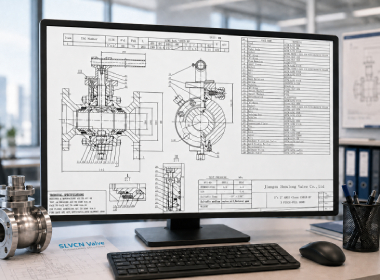

Pengesahan Lukisan

Lukisan kejuruteraan disemak dan disahkan dengan pelanggan sebelum pengeluaran bermula.

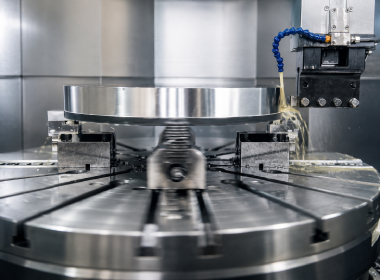

Pembuatan Ketepatan

Badan injap, bola dan batang dimesin menggunakan peralatan CNC berketepatan tinggi.

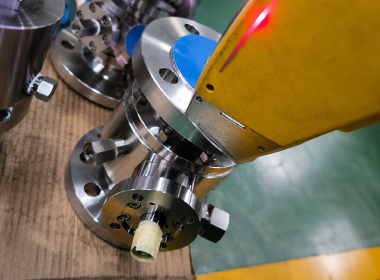

Pemeriksaan Bahan

Komposisi bahan disahkan untuk memastikan pematuhan dengan keperluan ASTM A182 F316.

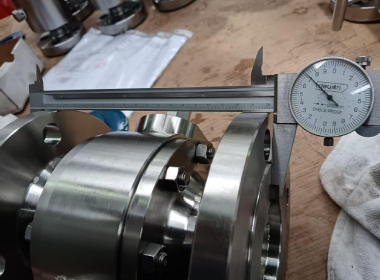

Pemeriksaan Dimensi

Dimensi kritikal diperiksa sepanjang pengeluaran untuk memastikan pematuhan API 6D.

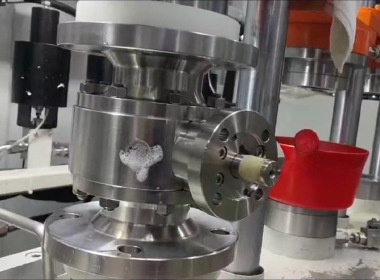

Ujian Tekanan

Setiap injap menjalani ujian tekanan hidrostatik sebelum penghantaran.

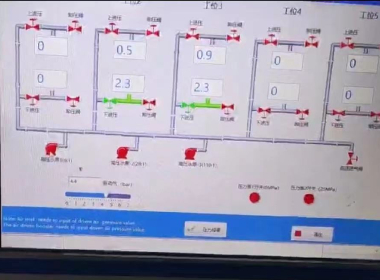

Ujian Prestasi Pengedap

Prestasi kebocoran dan pengedap disahkan di bawah keadaan yang dinilai.

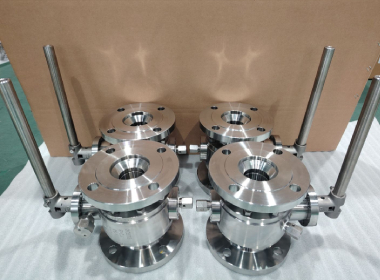

Pembungkusan

Injap dibersihkan, dilindungi dengan rawatan anti-karat dan dibungkus dalam bekas kayu gred eksport.

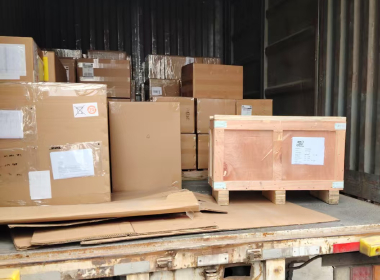

Penghantaran

Injap yang telah siap dihantar ke tapak projek Asia Tenggara untuk pemasangan dan pentauliahan.

Keupayaan Penyesuaian

SLVCN menyediakan penyesuaian berasaskan kejuruteraan mengikut keperluan projek. Injap bebola keluli tempa kami boleh disesuaikan dalam:

Bahan badan (A105, LF2, F316, F51, dll.)
Bahan tempat duduk (PTFE, RPTFE, PEEK, Devlon, Tempat Duduk Logam)
Bahan batang
Kelas tekanan (150LB–2500LB)
Jenis port (Port Penuh / Port Dikurangkan)
Jenis sambungan (RF, RTJ, BW, Hujung Kimpal)

Ini memastikan setiap injap sesuai untuk keadaan kerja yang berbeza termasuk saluran paip minyak & gas, sistem petrokimia, aplikasi LNG dan perkhidmatan kawalan bendalir perindustrian.

Aplikasi

Injap bola keluli tempa jenis trunnion ini digunakan secara meluas dalam:

SLVCN – Pengilang Injap Bola Keluli Tempa di China

SLVCN ialah seorang profesional pengeluar injap bola keluli tempa di China, dengan lebih 20+ tahun pengalaman dalam kejuruteraan dan pengeluaran injap perindustrian.

Kami pakar dalam penyelesaian injap servis yang teruk, termasuk:

√ Injap Bola Keluli Tempa √ Injap Bola Dipasang Trunnion √ Injap Bola Terapung √ Injap Bola Kemasukan Atas √ Injap Bola Tekanan Tinggi √ Injap Bola Kriogenik √ Injap Bola Suhu Tinggi √ Injap Bola Duduk Logam √ Injap Bola Blok dan Pendarahan Berganda (DBB)

Keupayaan Kejuruteraan Global

Dengan keupayaan kejuruteraan yang kukuh, sistem kawalan kualiti yang ketat dan pengalaman penghantaran global, SLVCN menyediakan penyelesaian injap bola keluli tempa yang boleh dipercayai untuk aplikasi saluran paip perindustrian kritikal di seluruh dunia.
