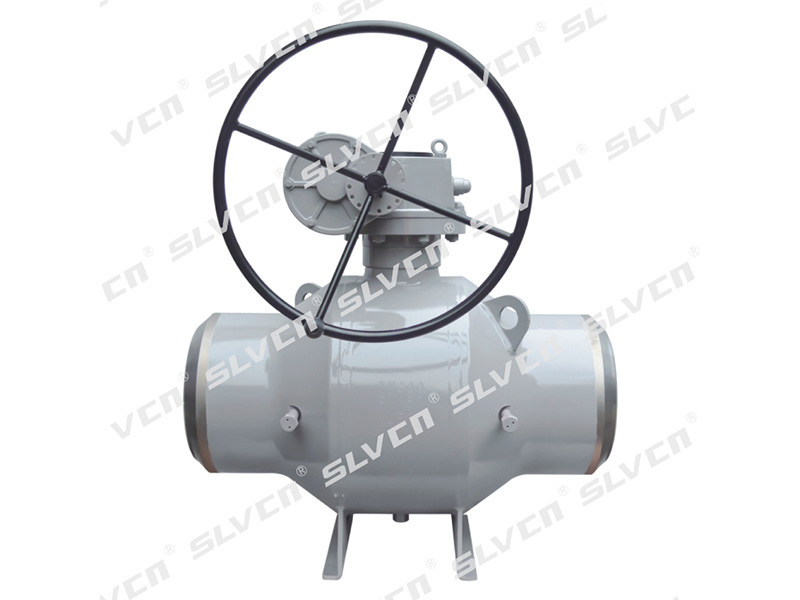

Injap Bola Gas DBB yang Dipasang pada Trunnion Kelas 900 Dikimpal Sepenuhnya dengan Operator Gear

● Badan Injap Dikimpal Sepenuhnya: Memastikan sambungan saluran paip berterusan dengan kebocoran luaran sifar, mengurangkan penyelenggaraan dan meningkatkan kebolehpercayaan dalam pemasangan bawah tanah dan dasar laut.

● Reka Bentuk DBB: Menyediakan pengasingan yang selamat dan pelepasan tekanan rongga yang selamat, mencegah kebocoran dan mengekalkan integriti saluran paip.

● Bola yang Dipasang pada Trunnion: Menawarkan pengedap yang stabil walaupun di bawah tekanan tinggi dan keadaan berdiameter besar.

● Beroperasi dengan Gear: Tork rendah, operasi manual yang lancar untuk kemudahan kawalan.

● Selamat untuk Kebakaran & Anti-Statik: Mematuhi piawaian keselamatan kebakaran untuk operasi yang selamat dalam sistem saluran paip kritikal.

Hubungi kami

Parameter Produk

Saiz	2" hingga 56" (DN50–DN1400)
Tekanan	Kelas 900 (Kelas Pilihan 150/300/600/1500)
Suhu Operasi	-29℃ hingga 180℃ (Bergantung pada Bahan)
Jenis Bola	Badan satu bahagian yang dipasang pada trunnion, dikimpal sepenuhnya
Pengedapan	Sekatan dan Pendarahan Berganda (DBB) dengan suntikan pengedap kecemasan pilihan
Tamatkan Sambungan	Kimpalan Punggung / Kimpalan Soket (sambungan paip pilihan)
Operasi	Beroperasi dengan gear (manual), elektrik atau pneumatik pilihan
Batang	Batang pendek (pilihan dipanjangkan)
Pemasangan	Pemasangan langsung ISO 5211
Bahan Badan	Keluli Karbon, Keluli Suhu Rendah, Keluli Tahan Karat, Keluli Dupleks/Aloi
Bahan Tempat Duduk	PEEK, PCTFE, Devlon V-API, Pilihan yang kukuh
Piawaian	API 6D, ASME B16.34, BS 5351, MESC SPET 7/200

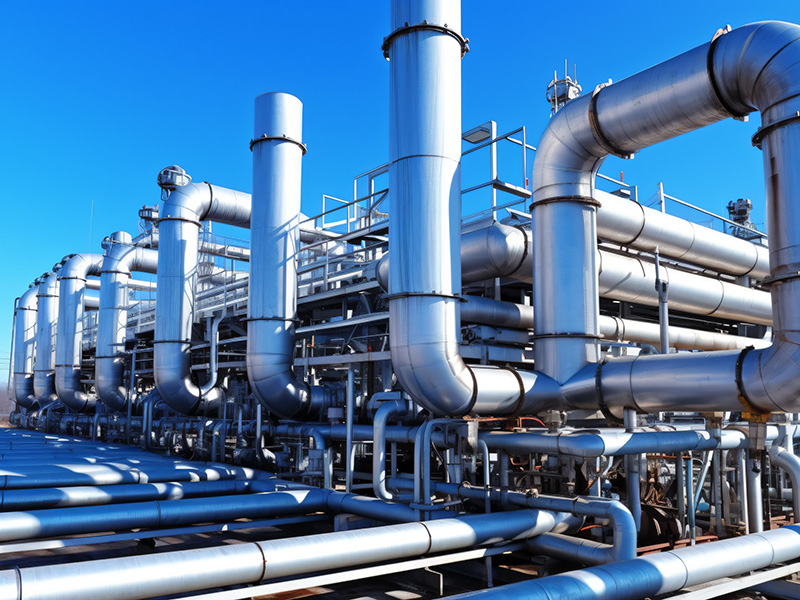

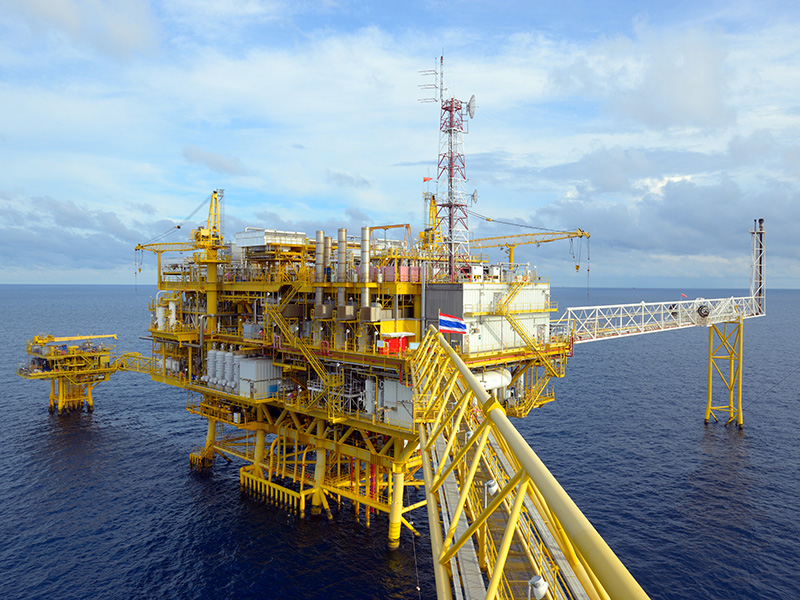

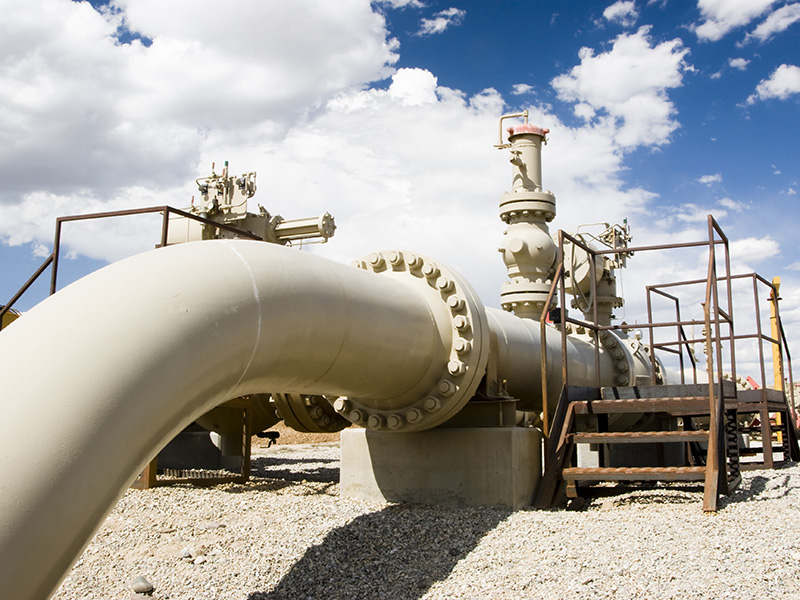

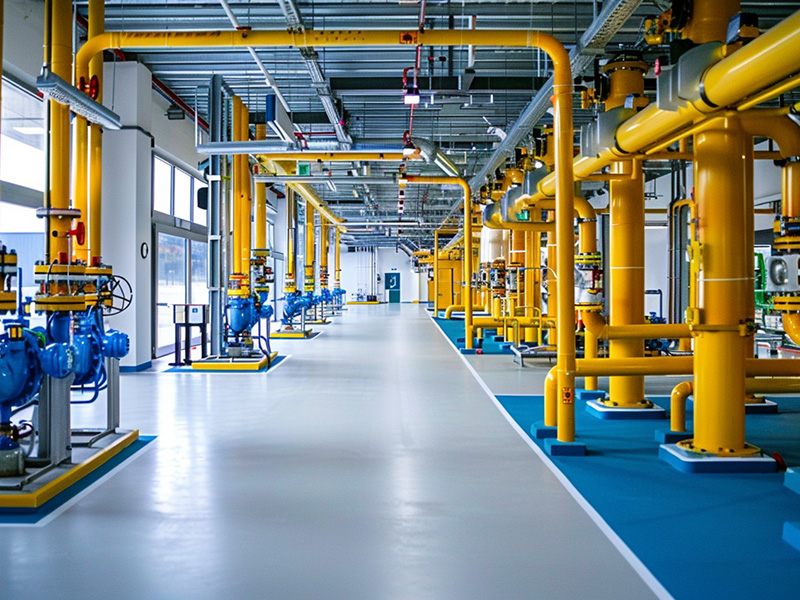

Aplikasi	Penghantaran Gas, Minyak & Gas, Pengagihan Gas Perbandaran, Minyak & Gas Luar Pesisir, Aplikasi Gas Perindustrian
Jenama	SLVCN

Ciri-ciri Utama

Penerangan Produk

Senarai Bahagian

Spesifikasi Teknikal

Ciri-ciri Utama

Konfigurasi Sekat dan Pendarahan Berganda (DBB)

Menyediakan pengasingan saluran paip yang selamat dan pelepasan tekanan rongga yang selamat, mencegah kebocoran dan memastikan operasi yang selamat dalam sistem penghantaran gas.

Reka Bentuk Bola yang Dipasang di Trunnion

Mengekalkan kedap yang stabil di bawah keadaan tekanan tinggi dan berdiameter besar, memanjangkan hayat injap dan mengurangkan haus dalam saluran paip gas.

Mekanisme Beroperasi Gear

Operasi manual yang lancar dan tork rendah untuk kawalan yang tepat, walaupun di bawah tekanan penuh, memastikan kemudahan penggunaan dalam aplikasi gas kritikal.

Ciri Keselamatan untuk Aplikasi Gas Kritikal

Termasuk tempat duduk selamat api, perlindungan anti-statik dan batang anti-letupan, memberikan keselamatan yang dipertingkatkan dalam persekitaran gas bertekanan tinggi dan mudah terbakar.

Pilihan Bahan Serbaguna

Bahan yang boleh disesuaikan, termasuk Keluli Karbon, Keluli Tahan Karat, Keluli Aloi dan PCTFE, memastikan keserasian dengan pelbagai media gas, suhu dan keperluan projek.

Butiran Produk

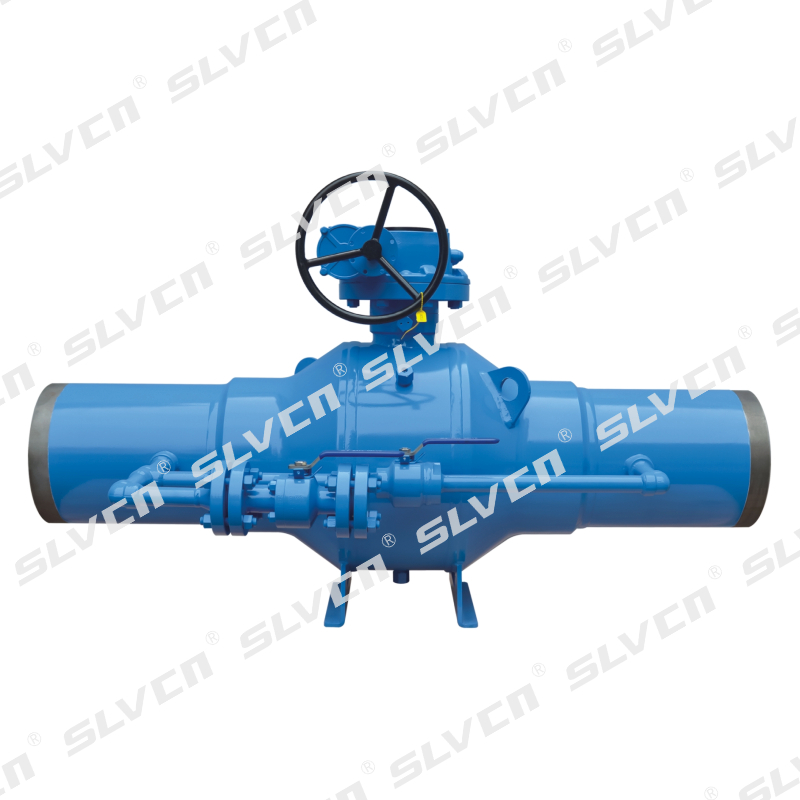

Injap Bebola Gas DBB yang Dipasang pada Trunnion Kimpalan Sepenuhnya Kelas 900 SLVCN dibina untuk kawalan aliran berprestasi tinggi dan bebas kebocoran dalam saluran paip penghantaran gas kritikal. Badan sekepingnya yang dikimpal sepenuhnya memastikan kebocoran luaran sifar, sesuai untuk persekitaran bawah tanah, bawah laut dan tekanan tinggi. Reka bentuk Blok dan Pendarahan Berganda (DBB) memastikan pengasingan yang selamat dan pelepasan tekanan rongga yang selamat, melindungi integriti sistem.

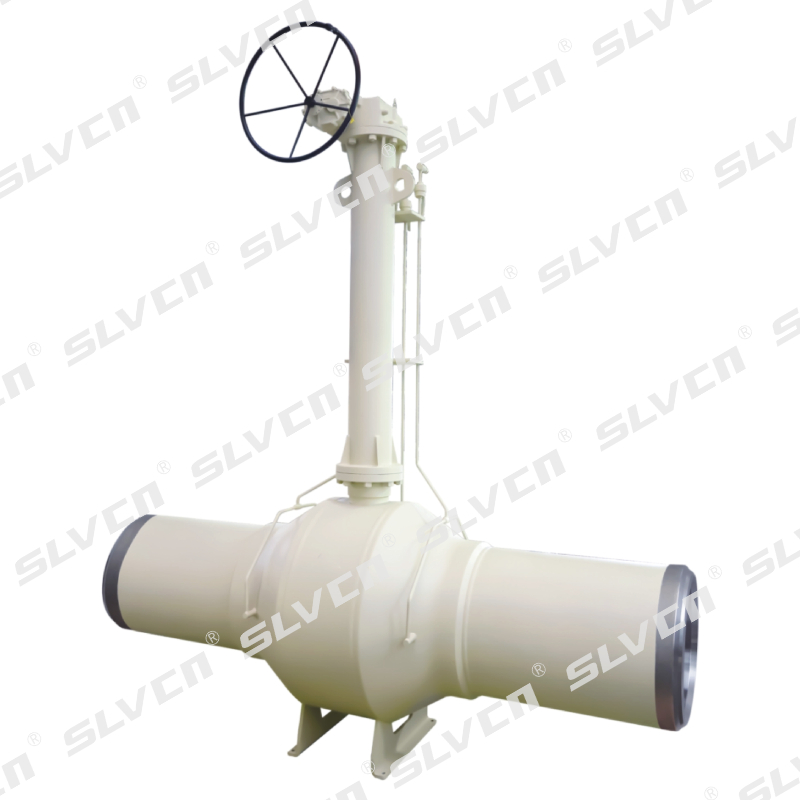

Bola yang dipasang pada trunnion menawarkan pengedap yang stabil di bawah tekanan tinggi dan diameter besar. Reka bentuk yang dikendalikan oleh gear menyediakan operasi manual yang lancar dan tork rendah, manakala reka bentuk batang pendek sesuai dengan pemasangan di atas tanah, dengan batang lanjutan pilihan untuk perkhidmatan tertimbus.

Bahan yang boleh disesuaikan, termasuk Keluli Karbon, Keluli Tahan Karat, Keluli Aloi, PEEK dan PCTFE, memenuhi pelbagai keperluan tekanan, suhu dan media. Sesuai untuk minyak & gas, penghantaran gas dan saluran paip luar pesisir, injap ini memberikan prestasi yang andal, keselamatan dan penyelenggaraan yang rendah.

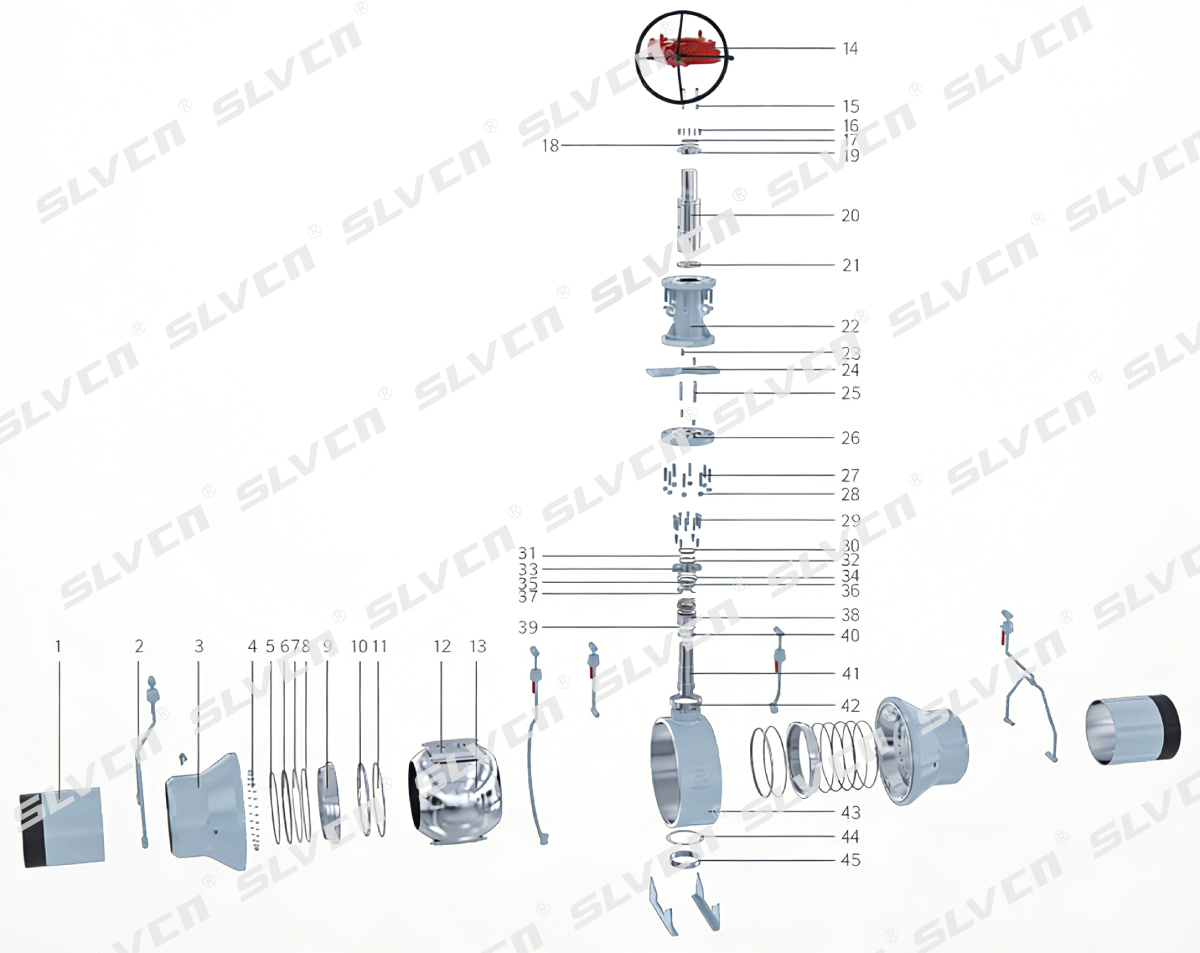

Senarai Bahagian

1	Paip keluli kimpalan	10	Tempat duduk	19	Cincin Meterai	28	Kacang	37	Empat Gelung Terbuka
2	Tiub keluli lancar	11	Tempat duduk	20	Batang Sambungan	29	Bolt	38	Cincin Pengedap
3	Badan Kanan	12	Bola	21	Bearing	30	Pembungkusan	39	Pencuci Tujahan
4	Musim bunga	13	Sokongan Trunnion	22	Sokongan Pelanjutan	31	Pencuci Tujahan	40	Bearing Batang
5	Cincin "O"	14	Peralatan Cacing	23	Pin	32	Cincin "O"	41	Batang
6	Cincin "O"	15	Kunci	24	Rangka Sokongan	33	Kotak Pembungkusan	42	Bearing Batang
7	Pencuci Tujahan	16	Bolt	25	Kunci	34	Gasket	43	Badan
8	Pembungkusan	17	Cincin "O"	26	Plat Sambungan	35	Cincin "O"	44	Galas Tujahan
9	Penahan Tempat Duduk	18 tahun	Cincin "O"	27	Stud	36	Bearing Batang	45	Bearing Batang

Senarai Bahagian

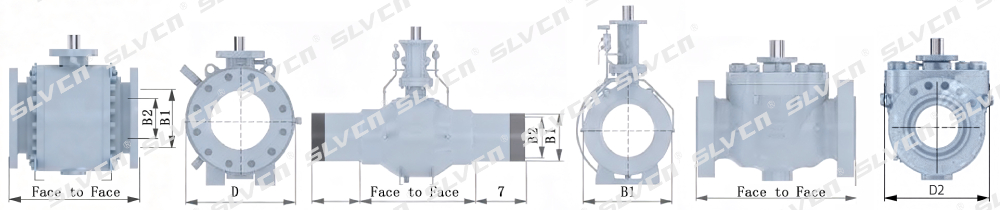

Dimensi: Kelas 900 - Port Penuh

Saiz	Lubang		Bersemuka			D inci/mm	D1 inci/mm	Berat
NPS/DN	B1 inci/mm	B2 inci/mm	RF dalam/mm	RT J inci/mm	BWE dalam/mm	D inci/mm	D1 inci/mm	Model FW lb/kg
2"	1.94	1.94	14.5	14.63	14.5	8.5	8.5	137
50	49	49	368	371	368	216	216	62
3"	2.94	2.94	15	15.13	15	9.5	9.5	205
80	74	74	381	384	381	241	241	93
4"	3.94	3.94	18 tahun	18.13	18 tahun	11.5	11.5	337
100	100	100	457	460	457	291	291	153
6"	5.94	5.94	24	24.13	24	15	15	750
150	150	150	610	613	610	381	381	340
8"	7.94	7.94	29	29.13	29	18.9	18.5	1433

Berat dan dimensi untuk saiz injap yang lebih besar sehingga 56" tersedia atas permintaan

Dimensi: Kelas 900 - Port Terkurang

Saiz	Lubang		Bersemuka			D inci/mm	D1 inci/mm	Berat
NPS/DN	B1 inci/mm	B2 inci/mm	RF dalam/mm	RTJ dalam/mm	BWE dalam/mm	D inci/mm	D1 inci/mm	Model GW lb/kg
2"×11/2"	1.93	1.5	14.5	14.63	14.5	8.5	8.5	108
50×40	49	38	368	371	368	216	216	49
3"X2"	2.94	1.94	15	15.13	15	9.5	9.5	150
80×50	74	49	381	384	381	241	241	68
4"X3"	3.94	2.94	18 tahun	18.13	18 tahun	11.5	11.5	254
100×80	100	74	457	460	457	291	291	115
6"×4"	5.94	3.94	24	24.13	24	15	15	481
150×100	150	100	610	613	610	381	381	218
8"×6"	7.94	5.94	29	29.13	29	18.5	18.5	948
200×150	201	150	737	740	737	471	471	430
10"×8"	9.94	7.94	33	33.13	33	21.5	21.5	1654

Berat dan dimensi untuk saiz injap yang lebih besar sehingga 56" tersedia atas permintaan

Jika anda ingin mendapatkan saiz penuh, sila hubungi kami

Hubungi kami

Mengapa Pilih Kami

Kepakaran Berdekad-dekad

30+ tahun mengkhusus dalam DBB, injap yang dipasang pada trunnion, ditempa & dikimpal sepenuhnya untuk perkhidmatan suhu tinggi, tekanan tinggi dan kriogenik, yang dipercayai oleh projek di seluruh dunia.

Penyelesaian Tersuai

Injap yang direka khas berdasarkan keadaan proses dan spesifikasi projek, memastikan prestasi yang andal di bawah keadaan operasi yang mencabar.

Kawalan Kualiti yang Ketat

Reka bentuk, pembuatan dan pengujian yang diuruskan oleh ISO 9001 mengikut API 6D, ASME B16.34 dan piawaian selamat kebakaran.

Kebolehpercayaan Terbukti

Setiap injap diuji dan diperiksa sepenuhnya, memberikan injap sifar kebocoran dan sedia untuk projek yang boleh anda percayai.

Bagaimana Kami Memastikan Kualiti & Kebolehpercayaan?

Kualiti terbina dalam setiap peringkat - daripada bahan mentah hingga ujian akhir.

Pengesahan Bahan

Pemeriksaan Dimensi

Pengesanan Kecacatan Ultrasonik

Ujian Tekanan Hidrostatik

Pusat Pemesinan CNC

Peralatan Kimpalan Automatik Sepenuhnya

Kawasan Pengujian Kriogenik

Peralatan Pengujian Tekanan

Paparan Sijil

SLVCN beroperasi di bawah sistem pengurusan kualiti ISO 9001. Produk dibekalkan dengan pematuhan CE, Sijil Ujian Kilang (MTC) dan Sijil Asal seperti yang diperlukan.

Injap direka bentuk, dikilangkan dan diuji mengikut piawaian selamat kebakaran API 6D, ASME B16.34, API 607 dan ISO 10497, memastikan prestasi yang boleh dipercayai dalam keadaan tekanan tinggi dan perkhidmatan yang ekstrem.
