Injap Bola Keluli Tempa yang Dipasang pada Trunnion Kelas 300
Parameter Produk
| Saiz | 2" hingga 64" (DN50–DN1600) |
| Tekanan | Kelas 300 (Kelas Pilihan 150/500/600/900/1500/2500) |
| Suhu Operasi | -46°C ~ +200°C (Bergantung pada Bahan) |
| Kaedah Pemasangan | Pintu Masuk Sisi / Pintu Masuk Atas |
| Jenis Bola | Badan 2-3 Keping, Dipasang pada Trunnion |
| Tamatkan Sambungan | RF/RTJ Berflang (BW Pilihan) |
| Jenis Operasi | Pegangan, Gear Cacing, Elektrik, Pneumatik |
| Bahan Badan | A105, A350 LF2, F304, F316, F316L, F51, F53, dll. |
| Bahan Tempat Duduk | RPTFE, PTFE, Nilon / Devlon, Pilihan PEEK |
| Piawaian | API 6D, ASME B16.34, API 607, API 598 |
| Medan Permohonan | Minyak & Gas, Kimia & Petrokimia, Penjanaan Kuasa, Rawatan & Bekalan Air, Sistem Saluran Paip Perindustrian Am, dll. |
| Jenama | SLVCN |
Ciri-ciri Utama
Keselamatan & Pencegahan Kebocoran yang Dipertingkatkan
Sekatan dan Pendarahan Berganda (DBB), Batang Anti-Letupan dan Reka Bentuk Selamat Kebakaran (API 607 / ISO 10497) memberikan keselamatan maksimum, memastikan prestasi bebas kebocoran dalam barisan proses kritikal. Peranti anti-statik injap meningkatkan lagi keselamatan operasi dalam persekitaran berisiko tinggi.
Prestasi Pengedapan yang Boleh Dipercayai
Reka bentuk tempat duduk pegas dan pilihan tempat duduk Kesan Piston Berganda menawarkan prestasi pengedap yang unggul, memberikan operasi bebas kebocoran walaupun di bawah keadaan tekanan yang berbeza-beza, memastikan kebolehpercayaan dalam proses perindustrian yang dinamik.
Tahan Lama & Tahan Kakisan
Diperbuat daripada keluli tempa berkualiti tinggi dan bahan tahan kakisan, injap ini dibina untuk menahan keadaan yang keras, termasuk pendedahan kepada bahan kimia, proses rawatan air dan persekitaran menghakis yang ringan. Ia menawarkan ketahanan jangka panjang dan perlindungan daripada haus dan lusuh.
Integrasi Fleksibel & Mudah
Injap ini menyokong pengaktifan manual, gear cacing, elektrik dan pneumatik. Dengan pilihan pemasangan langsung ISO 5211, ia direka bentuk untuk penyepaduan automasi yang mudah, mengurangkan masa henti dan memudahkan penyelenggaraan untuk kecekapan operasi jangka panjang.
Pilihan Bore Serbaguna
Tersedia dalam konfigurasi Lubang Penuh dan Lubang Terkurang untuk memadankan keperluan aliran dan tekanan sistem. Fleksibiliti ini membolehkan anda menyesuaikan injap dengan keperluan aplikasi khusus anda, memastikan prestasi optimum.
Pilihan Boleh Disesuaikan
Injap ini tersedia dalam pelbagai saiz dan bahan, termasuk A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347 dan Inconel 625, yang membolehkan penyesuaian berdasarkan keperluan industri dan keadaan persekitaran tertentu.
Kebolehpercayaan Terbukti dalam Aplikasi Perindustrian
Sesuai untuk pelbagai industri, termasuk Minyak & Gas, Kimia & Petrokimia, Penjanaan Kuasa, Rawatan Air dan aplikasi perindustrian tekanan tinggi dan umum yang lain. Ia dibina untuk memenuhi permintaan ketat industri ini, menyediakan penyelesaian yang andal untuk sistem saluran paip kritikal.
Butiran Produk
| 1 | Kacang | 9 | Pembungkusan | 17 | Stud | 25 | Pembungkusan | 33 | Batang |
| 2 | Stud | 10 | Penahan Tempat Duduk | 18 tahun | Kuk | 26 | Cincin "O" | 34 | Badan |
| 3 | Badan Kanan | 11 | Tempat duduk | 19 | Kacang | 27 | Pencuci Tujahan | 35 | Pencuci Tujahan |
| 4 | Gasket | 12 | Bola | 20 | Bolt | 28 | Kotak Pembungkusan | 36 | Bearing Batang |
| 5 | Cincin "O" | 13 | Penggerak pneumatik | 21 | Plat Sambungan | 29 | Gasket | 37 | Cincin "O" |
| 6 | Cincin "O" | 14 | Kunci | 22 | Stud | 30 | Injap Suntikan Pengedap | 38 | Gasket |
| 7 | Cincin "O" | 15 | Sarung gandingan | 23 | Kacang | 31 | Pencuci Tujahan | 39 | Kulit Bawah |
| 8 | Pencuci Tujahan | 16 | Pin | 24 | Kunci | 32 | Bearing Batang | 40 | Bolt |
Senarai Bahagian

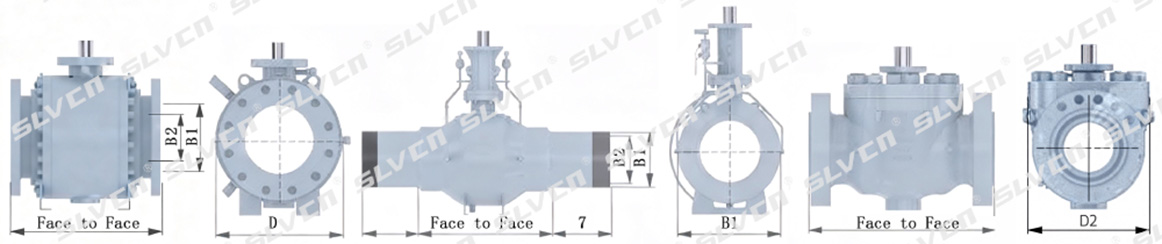

Dimensi: Kelas 300 - Pelabuhan Penuh
| Saiz | Lubang | Pintu Masuk Sampingan | Kemasukan Teratas | ||||||||||||
| Model / Bersemuka | D inci/mm | D1 inci/mm | Berat | Model / Bersemuka | Berat | ||||||||||
| NPS/DN | B1 inci/mm | B2 inci/mm | FF,FW RF dalam/mm | FF,FW RTJ dalam/mm | FF BWE dalam/mm | FW BWE dalam/mm | Model FF lb/kg | Model FW lb/kg | FT RF dalam/mm | FT RTJ inci/mm | FT BWE dalam/mm | D2 inci/mm | Model FT lb/kg | ||
| 2" | 1.94 | 1.94 | 8.5 | 9.13 | 8.5 | 11 | 6.5 | 6.5 | 60 | 60 | 11.5 | 11.63 | 11.5 | 7.5 | 121 |
| 50 | 49 | 49 | 216 | 232 | 216 | 279 | 166 | 166 | 27 | 27 | 292 | 295 | 292 | 190 | 55 |
| 3" | 2.94 | 2.94 | 11.13 | 11.75 | 11.13 | 12.5 | 8.5 | 8.5 | 132 | 132 | 14 | 14.13 | 14 | 9.4 | 276 |
| 80 | 74 | 74 | 283 | 298 | 283 | 318 | 216 | 216 | 60 | 60 | 356 | 359 | 356 | 240 | 125 |
| 4" | 3.94 | 3.94 | 12 | 12.63 | 12 | 14 | 10.1 | 10.1 | 179 | 179 | 17 | 17.13 | 17 | 11.4 | 507 |
| 100 | 100 | 100 | 305 | 321 | 305 | 356 | 256 | 256 | 81 | 81 | 432 | 435 | 432 | 290 | 230 |
| 6" | 5.94 | 5.94 | 15.88 | 16.5 | 18 tahun | 18 tahun | 12.9 | 12.9 | 408 | 397 | 22 | 22.13 | 22 | 14.6 | 606 |
Jika anda ingin mendapatkan saiz penuh, sila hubungi kami
