Injap Bola Pemasangan Trunnion WCB Kemasukan Atas 1500LB

● Kelas 1500 dinilai untuk tekanan teruk dan perkhidmatan saluran paip kritikal

● Reka bentuk kemasukan atas membolehkan penyelenggaraan dalam talian, meminimumkan masa henti

● Badan sekeping WCB memberikan kekuatan dengan kecekapan kos yang dioptimumkan

● Bola yang dipasang pada trunnion dengan DBB memastikan pengasingan sifar kebocoran yang andal

● Reka bentuk selamat api dengan peranti anti-statik dan batang anti-letupan

● Operasi gear cacing memastikan tork yang stabil di bawah tekanan pembezaan yang tinggi

Hubungi kami

Parameter Produk

Saiz	2" hingga 56" (DN50–DN1400, saiz yang lebih besar atas permintaan)
Penilaian Tekanan (Standard)	Kelas ASME 1500
Kelas Tekanan Lain	Kelas ASME 150–2500 tersedia atas permintaan
Suhu Operasi	-29℃ hingga 425℃ (bergantung pada bahan dan tempat duduk)
Jenis Bola	Dipasang di Trunnion, Badan Satu Keping
Kaedah Pemasangan	Kemasukan Teratas
Reka Bentuk Pengedap	Sekatan dan Pendarahan Berganda (DBB)
Tamatkan Sambungan	Berflang (RF / RTJ)
Jenis Operasi	Pegangan, Gear Cacing, Elektrik, Pneumatik
Pemasangan	Pemasangan langsung ISO 5211 tersedia
Bahan Badan (Standard)	ASTM A216 WCB
Bahan Badan Pilihan	LCB, LCC, WC6, WC9, Keluli Tahan Karat, Dupleks, Super Dupleks, Aloi Nikel (atas permintaan)
Bahan Tempat Duduk	PEEK, PCTFE (KEL-F), Devlon V, Tempat Duduk Logam
Piawaian Reka Bentuk	API 6D, BS 5351, ASME B16.34
Reka Bentuk Selamat Api	Direka bentuk mengikut API 607 / API 6FA
Aplikasi	Minyak & Gas, Kimia & Petrokimia, Penjanaan Kuasa, Saluran Paip Luar Pesisir & Perindustrian
Jenama	SLVCN

Ciri-ciri Utama

Penerangan Produk

Senarai Bahagian

Spesifikasi Teknikal

Ciri-ciri Utama

Reka Bentuk Sokongan Trunnion yang Kukuh

Bola yang dipasang pada trunnion menyerap beban paksi di bawah tekanan tinggi, mengurangkan tork dan memastikan kestabilan pengedap jangka panjang.

Pengedap Tempat Duduk Bertenaga Spring

Tempat duduk berspring mengekalkan kedap yang boleh dipercayai semasa permulaan tekanan rendah dan turun naik tekanan.

Pilihan Tempat Duduk SPE / DPE Tersedia

Reka bentuk tempat duduk kesan omboh tunggal atau berganda tersedia untuk memenuhi keperluan pelepasan tekanan dan keselamatan yang berbeza.

DBB Bersepadu dengan Bleed Port

Konfigurasi Blok Berganda dan Pendarahan membolehkan pelepasan tekanan rongga dan pengesahan integriti pengedap.

Pembinaan Selamat Api untuk Perkhidmatan Hidrokarbon

Direka untuk mengekalkan prestasi pengedap semasa pendedahan kebakaran untuk pengasingan kecemasan.

Suntikan Pengedap Kecemasan Pilihan

Suntikan pengedap tempat duduk dan batang disediakan atas permintaan untuk pengedap sementara di bawah keadaan luar biasa.

Butiran Produk

Injap Bola Pemasangan Trunnion Kemasukan Atas Kelas 1500 SLVCN direka bentuk untuk pengasingan kritikal dalam keadaan perkhidmatan bertekanan tinggi dan mencabar, yang biasanya terdapat dalam minyak & gas, pemprosesan kimia, penjanaan kuasa dan aplikasi perindustrian teruk yang lain.

Injap ini mempunyai bola yang disokong trunnion yang digabungkan dengan sistem pengedap Double Block and Bleed (DBB), memastikan pengasingan positif dan pengurusan tekanan rongga terkawal di bawah tekanan pembezaan yang tinggi.

Pembinaan bahagian atasnya membolehkan pemeriksaan dan penyelenggaraan sebaris tanpa penyingkiran saluran paip, sekali gus mengurangkan masa henti dalam sistem operasi berterusan dengan ketara. Badan WCB tuangan satu bahagian menyediakan integriti struktur yang tinggi sambil mengekalkan kecekapan kos untuk pemasangan bersaiz besar dan bertekanan tinggi.

Elemen reka bentuk berorientasikan keselamatan, termasuk pembinaan selamat api, peranti anti-statik dan batang anti-letupan, menyokong operasi yang andal dalam perkhidmatan berbahaya. Untuk persekitaran gas masam, bahan dan sistem pengedap boleh dibekalkan mengikut keperluan NACE MR0175.

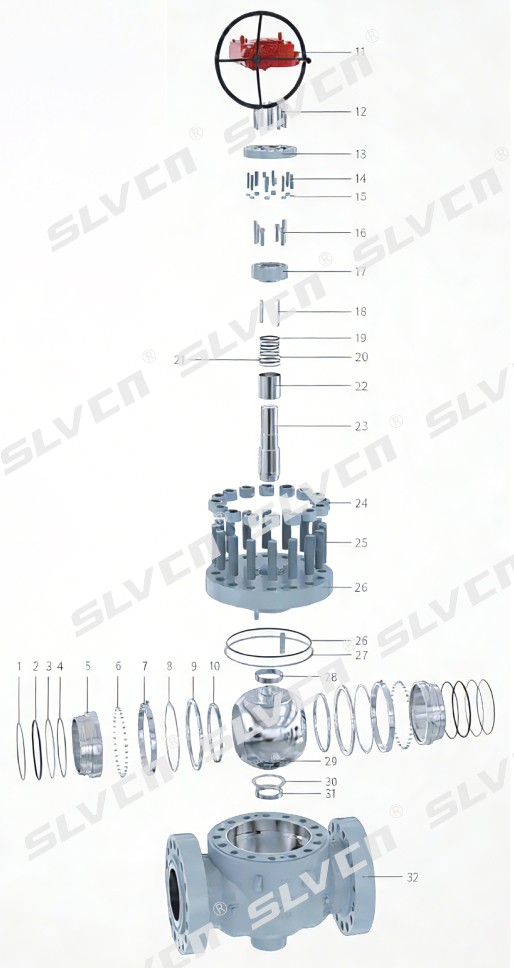

Senarai Bahagian

1	Cincin "O"	9	Cincin pelarasan tempat duduk	17	Kotak Pembungkusan	25	Kacang
2	Cincin "O"	10	Tempat duduk	18 tahun	Kunci	26	penutup injap
3	Pencuci Tujahan	11	Peralatan Cacing	19	Pembungkusan	27	Cincin "O"
4	Pembungkusan	12	Bolt	20	Gasket	28	Gasket
5	Penahan Tempat Duduk	13	Plat Sambungan	21	Cincin "O"	29	Bola
6	Musim bunga	14	Stud	22	Bearing Batang	30	Pencuci Tujahan
7	Tempat duduk spring	15	Kacang	23	Batang	31	Bearing Batang
8	Pencuci Tujahan	16	Bolt	24	Stud	32	Badan

Senarai Bahagian

Dimensi: Kelas 1500 - Port Penuh

Saiz	Lubang		Bersemuka			D2 inci/mm	Berat
NPS/DN	B1 inci/mm	B2 inci/mm	RF dalam/mm	RTJ dalam/mm	BWE dalam/mm	D2 inci/mm	Model FT lb/kg
2"	1.94	1.94	14.5	14.63	14.5	8.5	121
50	49	49	368	371	368	216	55
3"	2.94	2.94	18.5	18.63	18.5	10.5	331
80	74	74	470	473	470	267	150
4"	3.94	3.94	21.5	21.63	21.5	12.2	606
100	100	100	546	549	546	311	275
6	5.69	5.69	27.75	28	27.75	15.6	1389
150	144	144	705	711	705	396	630
8"	7.56	7.56	32.75	33.13	32.75	19.1	2557

Berat dan dimensi untuk saiz injap yang lebih besar sehingga 56" tersedia atas permintaan

Dimensi: Kelas 1500 - Port Terkurang

Saiz	Lubang		Bersemuka			D2 inci/mm	Berat
NPS/DN	B1 inci/mm	B2 inci/mm	RF dalam/mm	RTJ dalam/mm	BWE dalam/mm	D2 inci/mm	Model FT lb/kg
2"X1 1/2"	1.94	1.5	14.5	14.63	14.5	8.5	110
50×40	49	38	368	371	368	216	50
3"×2"	2.94	1.94	18.5	18.63	18.5	10.5	212
80×50	74	49	470	473	470	267	96
4"×3"	3.94	2.94	21.5	21.63	21.5	12.2	441
100×80	100	74	546	549	546	311	200
6"X4"	5.69	3.94	27.75	28	27.75	15.6	827
150×100	144	100	705	711	705	396	375
8"×6"	7.56	5.69	32.75	33.13	32.75	19.1	1565
200×150	192	144	832	841	832	486	710
10"X8"	9.44	7.56	39	39.38	39	23.1	2866

Berat dan dimensi untuk saiz injap yang lebih besar sehingga 56" tersedia atas permintaan

Jika anda ingin mendapatkan saiz penuh, sila hubungi kami

Hubungi kami

Mengapa Pilih Kami

Kepakaran Berdekad-dekad

30+ tahun mengkhusus dalam DBB, injap yang dipasang pada trunnion, ditempa & dikimpal sepenuhnya untuk perkhidmatan suhu tinggi, tekanan tinggi dan kriogenik, yang dipercayai oleh projek di seluruh dunia.

Penyelesaian Tersuai

Injap yang direka khas berdasarkan keadaan proses dan spesifikasi projek, memastikan prestasi yang andal di bawah keadaan operasi yang mencabar.

Kawalan Kualiti yang Ketat

Reka bentuk, pembuatan dan pengujian yang diuruskan oleh ISO 9001 mengikut API 6D, ASME B16.34 dan piawaian selamat kebakaran.

Kebolehpercayaan Terbukti

Setiap injap diuji dan diperiksa sepenuhnya, memberikan injap sifar kebocoran dan sedia untuk projek yang boleh anda percayai.

Bagaimana Kami Memastikan Kualiti & Kebolehpercayaan?

Kualiti terbina dalam setiap peringkat - daripada bahan mentah hingga ujian akhir.

Pengesahan Bahan

Pemeriksaan Dimensi

Pengesanan Kecacatan Ultrasonik

Ujian Tekanan Hidrostatik

Pusat Pemesinan CNC

Peralatan Kimpalan Automatik Sepenuhnya

Kawasan Pengujian Kriogenik

Peralatan Pengujian Tekanan

Paparan Sijil

SLVCN beroperasi di bawah sistem pengurusan kualiti ISO 9001. Produk dibekalkan dengan pematuhan CE, Sijil Ujian Kilang (MTC) dan Sijil Asal seperti yang diperlukan.

Injap direka bentuk, dikilangkan dan diuji mengikut piawaian selamat kebakaran API 6D, ASME B16.34, API 607 dan ISO 10497, memastikan prestasi yang boleh dipercayai dalam keadaan tekanan tinggi dan perkhidmatan yang ekstrem.
